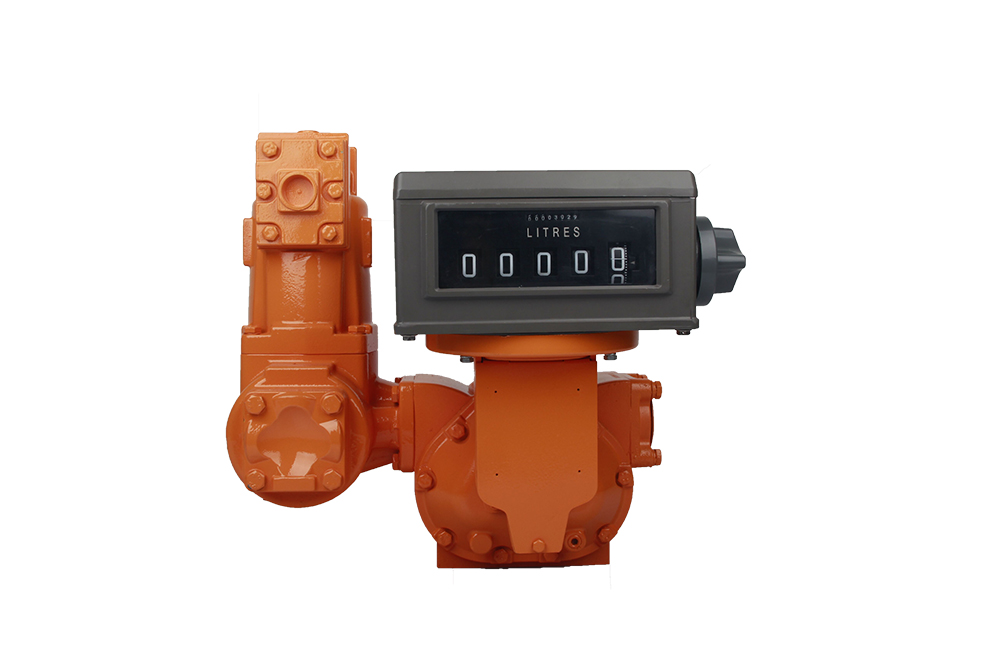

Medidor de caudal de desplazamiento positivo serie M
Excelente mecanismo de ajuste continuo que permite un microajuste del medidor.
Alta precisión y repetibilidad en el rango más amplio de flujo; Precisión superior en
flujo constante
Bajo mantenimiento, sin contacto de metal con metal en la cámara de medición, larga vida útil
Baja pérdida de presión, un verdadero medidor de flujo por gravedad
Precisión independientemente de las fluctuaciones de presión, variación de temperatura y viscosidad.
Elección de materiales de construcción en aluminio, hierro fundido y acero inoxidable.
Industrias
Automotriz; Adhesivos; Agricultura; Asfalto; Abastecimiento de combustible para aviación; Alimentos para animales; Bebidas;
Cosméticos; Procesamiento químico; Mezclas para hormigón; Lácteos; Fertilizantes líquidos; Alimentos
Procesamiento; Entrega de fueloil; Industria general; Procesamiento de hidrocarburos; Licuado
Gases; Aceites lubricantes; Marina; Pinturas y barnices; Comercialización de petróleo; Petróleo
Producción; Farmacéutica; Tinta de imprenta; Pulpa y papel; Refinación Disolventes comerciales;
Reciclaje; Ferrocarril; Textil.
Solicitud
1. Productos refinados del petróleo;
2. Gasolinas de aviación y combustibles para aviones;
3. Una amplia variedad de productos como: azúcares líquidos, jarabe de maíz, edulcorantes de maíz,
dextrosa, fructosa, sacarosa, maltosa, lactosa, aceite de maíz, aceite de soja, aceite de semilla de algodón,
aceite de coco,.
4. Aguas tratadas (desionizada, desmineralizada y potable);
5. Disolventes clorados y dosificación de disolventes en general;
6. Líquidos de pH ácido;
7. Gas licuado de petróleo (GLP);
8. Petróleo crudo, también para líquidos calentados y/o viscosos;
9. Productos de látex a base de aceite o agua, resinas de poliéster y adhesivos (pH neutro), también
para dosificar herbicidas y soluciones de fertilizantes nitrogenados;
10. Herbicida;
11. Soluciones de hidróxido de sodio (cáustico), petróleo crudo con alto contenido de azufre (LACT y NOD) y
Otros líquidos de pH alcalino
12. Líquidos abrasivos
1. Principio de funcionamiento
1.0 Principio de funcionamiento del cuerpo dosificador
El medidor de caudal de gas licuado de petróleo (LPG) de la serie M es un medidor de desplazamiento positivo para líquidos. Están diseñados para líquidos
medición tanto en aplicaciones de transferencia como de control de procesos. Gracias a su diseño son
Fácil de mantener y apto para una amplia gama de aplicaciones. El medidor consta de una carcasa donde
Dos rotores de desplazamiento de palas y un rotor central de bloqueo único giran en sincronía.
Relación dentro de tres orificios cilíndricos sin contacto de metal con metal dentro del medidor.
elemento. Cada rotor está soportado en cada extremo por una placa de apoyo a través de la cual el rotor
Los ejes sobresalen.
Los rotores de desplazamiento con palas se mueven alternativamente a través de los dos orificios de medio cilindro del
elemento medidor, mientras que el rotor de bloqueo único gira dentro de su orificio de tal manera que
producir un sello capilar continuo entre el producto no medido aguas arriba y el medido,
producto posterior.
En un extremo de cada eje del rotor hay un engranaje de sincronización. El engranaje de bloqueo del rotor, que tiene el doble de
número de dientes de cada uno de los engranajes del rotor de desplazamiento, gira a la mitad de las RPM del
Rotores de desplazamiento.
3.0 Aplicación típica:
Aplicación típica de la construcción de aluminio
Medidor de clase 1: productos refinados del petróleo, como gasolina, fueloil, diésel, queroseno,
etilenglicol, aceites de motor y tinta de huecograbado.
Medidor de clase 2: gasolina de aviación y combustibles para aviones.
Medidor clase 3: una amplia variedad de productos como: azúcares líquidos, jarabe de maíz, edulcorantes de maíz,
dextrosa, fructosa, sacarosa, maltosa, lactosa, aceite de maíz, aceite de soja, aceite de semilla de algodón, aceite de coco,
y la velocidad de flujo del acortamiento, etc. se basa en la relación entre la viscosidad y la pérdida de presión.
Medidor de clase 10: gas licuado de petróleo (GLP), incluidos butano, isobuteno, pentano, etano,
freones y propano.
Medidor de clase 14: petróleo crudo, también para líquidos calentados y/o viscosos incluyendo grasas animales, resinas,
#6 Emulsiones de aceite y asfalto no abrasivo.
Medidor clase 15: para medir productos de látex a base de aceite o agua, resinas de poliéster y adhesivos.
(pH neutro). También disponible para dosificar herbicidas y soluciones fertilizantes nitrogenadas (requiere
Juntas de Viton y Teflón).
Medidor de clase 16: para medición general de solventes, como metanol, tolueno, xileno, nafta,
acetona, MEK, MIBK y alcoholes, incluido el etanol.
4.0 Datos técnicos
Caudal: M-40-1 1 1/2”25L-250L/min
M-50-1 2”38L/min-380L/min
M-80-1 3”75L/min-750L/min
M-100-1 4”130L/min-1300L/min
M-150-1 6”225L/min-2250L/min
Presión máxima: 10 bar
Unidad de medida estándar: litro y galón estadounidense como opción
Repetibilidad: 0,05%
Tipo de brida: ANSI, NPT, BSPF
Malla del filtro: 80Mesh para diésel, 40Mesh para gasolina.
5.0 Requisitos de instalación
Asegúrese de observar todas las reglas de seguridad relativas a la ventilación y temperatura de la habitación.
Sistemas de control, prevención y extinción de incendios
Realice todas las conexiones para garantizar que el medidor y el sistema del dispositivo de conexión a tierra estén
equipotencial.
Asegúrese de poder acceder fácilmente a los extintores de incendios para su producto. Consulte a su autoridad local.
Departamento de bomberos para obtener información adecuada sobre los problemas de incendios y la legislación vigente.
plan
Instalar el medidor y sus accesorios cumpliendo con las normas eléctricas y de seguridad vigentes.
fuerza.
Antes de instalar el medidor, se debe enjuagar todo el sistema de tuberías con un líquido que sea
compatible con la construcción del medidor
Mantenga limpias las superficies externas del medidor para poder detectar fácilmente posibles defectos.
El medidor debe estar firmemente fijado a una plataforma u otro soporte independientemente de su
